CTM-02

一、 产品介绍

CTM-02型三轴数字磁传感器采用磁通门技术，全国产化磁场传感器，专门用于弱磁测量，它具有体积小、功耗低、较高精度的特点，可应用于方位测量、地磁测量，地质勘察，武器探查、空间磁场测量等领域。CTM-02型三轴数字磁传感器由探头、数字电路、微处理器组成，其输出信号为数字量，通讯接口为TTL串口。

图1 CTM-02型三轴数字磁传感器实物

二、 安装尺寸和结构

1、 外形尺寸

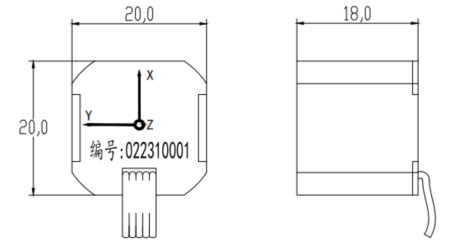

图2 CTM-02型三轴数字磁传感器外形尺寸图（单位：mm）

2、 安装尺寸

图3 CTM-02型三轴数字磁传感器底部安装图

3、 接口定义

CTM-02型三轴数字磁传感器接口定义如表2所示。

表2  CTM-02系列磁传感器接口定义

CTM-02型三轴数字磁传感器采用3.6-12VDC供电，红色引线接电源正极，黑色引线接电源负极。传感器采用3.3V TTL串口通信，白色引线为TXD，褐色引线为RXD。RXD、TXD引线需与用户串口RXD、TXD交叉相连。
