MCP-406-TTL

1、产品介绍

MCP-406型电子罗盘由三轴磁传感器、三轴加速度计和微处理器等构成，内置方位角解算软件及铁磁校准软件，可实现自主（不依赖于PC）对软/硬磁干扰进行补偿修正，具有较高的姿态测量精度。可以为用户提供三维的角度数据：方位角、俯仰角、横滚角。广泛应用于航空、航海、钻井测量、军事等需要定向和导航的领域。

1.1产品指标

★高精度

 方位角精度：

   0.3°RMS（倾斜≤10°）。

   0.5°RMS（倾斜≤45°）。

 俯仰/横滚角精度：

   0.2°RMS（倾斜≤70°）。

  ★低功耗

   典型值：10mA@5V

★小体积

  裸板：MCP-406-TTL—22mm×10mm×11mm。

★简单易用的软/硬磁校准技术

  具有自主（不依赖于PC）软/硬磁校准功能。

★根据GPS数据修正真北技术

 内置地磁数据库，根据当地的GPS数据信息（经度、维度、高度数据），自动修正当地磁偏角，将磁北指向转化为真北指向。

1.2产品应用

 ●航海导航测绘 ●GPS 组合导航 ●天线伺服控制 ●火炮发射系统 ●红外成像仪 ●激光测距仪 ●ROV水下机器人导航 ●海洋学堪测仪 ●特殊场合机械人 ●无人飞行器

2 、性能参数

2.1 技术指标

MCP-406型罗盘技术指标如表1所示。

表1  MCP-406型罗盘技术指标

2.2 电气性能及机械尺寸

MCP-406型罗盘电气性能及机械尺寸如表2所示。

表2  MCP-406型罗盘电气性能及机械尺寸

2.3 外形尺寸图及接口定义

MCP-406型罗盘外形尺寸如图1所示。

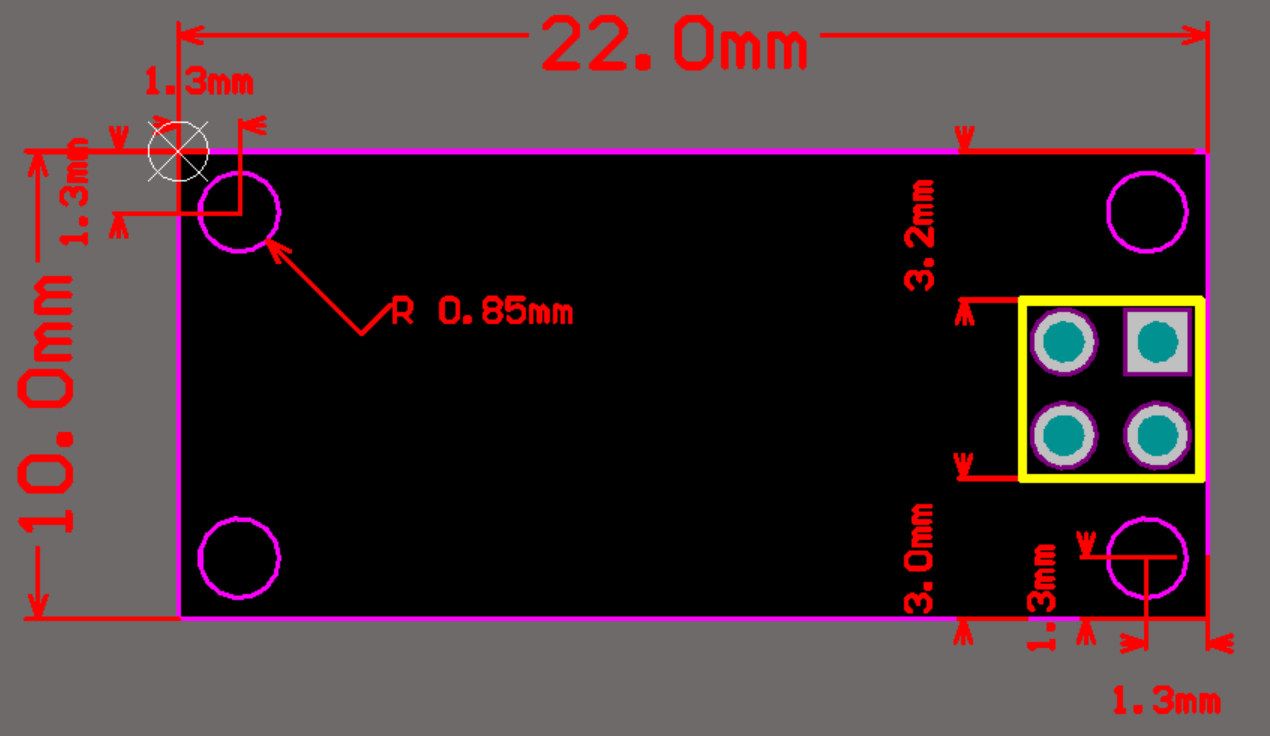

图1(A)  MCP-406型罗盘外形尺寸图（单位：mm）

MCP型罗盘飞线接口定义如表3所示。

表3  MCP型罗盘飞线接口定义
