入水开关

一、产品介绍

本产品为防水型入水开关，采用316L不锈钢材质，适合200米深度范围内作为水下电子产品的电源或其他深水设备开关使用。主要由金属外壳、黄铜顶针和开关控制板组成。小巧精准，可以为设备提供电源切断、开机等功能。

二、产品指标

1.产品名称：入水开关

2.产品型号：KGM10-RS

3.接线方式：引线连接

4.使用深度：200米

5.外壳材料：316L不锈钢

6.螺纹尺寸：M10*1.5mm

7.产品机械尺寸图：

图1 SHLKGM10-RS产品机械尺寸图

8. 输入电流：≤3A

9. 输入电压：10-30V

10. 工作方式：常开型 （平时处于断开状态，入水后接通）

11. 工作环境温度：-40-70℃

12. 工作环境湿度：10%-99%

13. 密封方式：O型圈密封

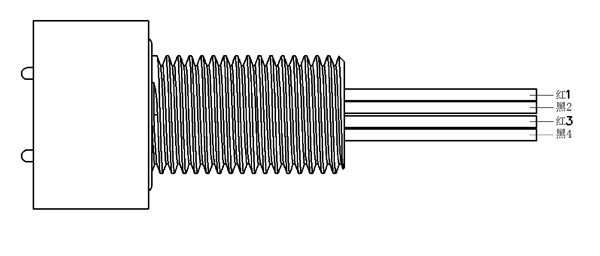

14. 引线定义

        红1--V-IN(输入）

        黑2--GND（地线）

        红3--V-OUT（输出）

        黑4--GND（地线）

图2 SHLKGM10-RS产品引线图

15. 工作原理

    开关顶部有两根黄铜顶针，平时处于断开状态。 开关内置MOS管开关电路，入水后黄铜探针短路导致MOS管接通，将电源输入与输出连接。
