水下开关

一、产品介绍

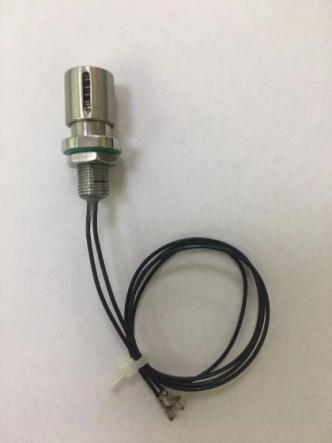

本产品为系列型防水开关，采用316L不锈钢材质，适合200米深度范围内作为水下电子产品的电源或其他深水设备开关使用。主要由金属外壳和磁性接近开关组成。小巧精准，可以为设备提供电源切断、开机等功能。

二、产品指标

2.1 水下旋钮开关

1.产品名称：水下旋钮开关

2.产品型号：KGM8-XN

3. 接线形式：引线连接

4. 防水深度：200米

5. 外壳材料：316L不锈钢

6. 螺纹大小：M8×0.75

7. 产品机械尺寸图：

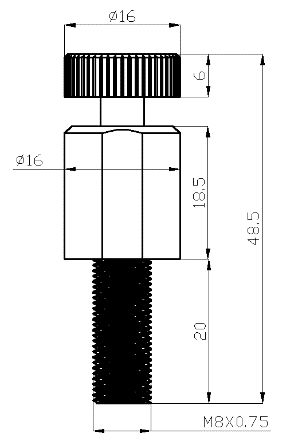

图3 KGM8-XN产品机械尺寸图

8. 最大使用电流、电压：0.1A、24V

9. 类型：常开型 （平时处于断开状态，按下后接通）

10.按钮功能说明：

螺纹自锁（Thread self-locking）

将螺纹顺时针拧至最底部，开关连通。将螺纹逆时针拧到底，开关断开。

11.工作环境温度：-25-55℃

注意事项：开关触点容量很小，控制大功率输出，直接很容易烧坏，建议配合小型继电器或者MOS管使用。

2.2 水下按键开关

1.产品名称：水下按键开关

2.产品型号：KGM8-AN

3.接线形式：引线连接

4.防水深度：200米

5.外壳材料：316L不锈钢

6.螺纹大小：M8×0.75

7.产品机械尺寸图：

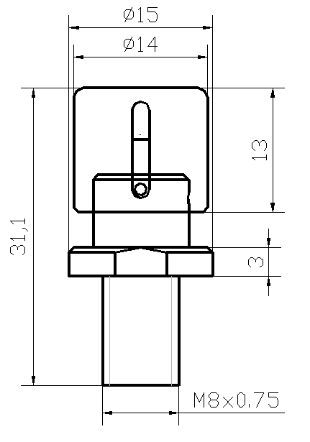

图4  KGM8-AN产品机械尺寸图

8.最大使用电流、电压、功率：0.1A、24V、10W

9.最大接触电阻：450mΩ

10.类型：常开型 （平时处于断开状态，按下后接通）

11.按键功能说明：

自复位（SELF RECOVERY）

按下按键，按键沉下去，开关连通。手指松开，按键复位，开关断开。

12.工作环境温度：-25-55℃

注意事项：按键触点容量很小，控制大功率输出，直接很容易烧坏，建议配合小型继电器或者MOS管使用。
