MAG-102手持式铯光泵磁力仪

1.1 产品概述

MAG-102型磁力仪是一款便携式高精度磁场测量仪器。高度便携性，方便携带至各种野外或现场环境进行测量；高灵敏度，能够检测到及其微弱的磁场变化；高精度，可提供准确可靠的磁场数据；高稳定性，在不同环境条件下能保持性能稳定；响应速度快，能迅速捕捉磁场的动态变化。

该磁力仪可用于矿产资源勘查、地质调查、地球深部构造、地质填图、考古探测、地球磁背景场调查、日变站、未爆弹探测定位等领域，为相关研究和实践工作提供重要的数据支持，帮助专业人员更好地了解和分析磁场相关的各种现象和问题。

1.2 产品规格

1.2.1 磁力仪技术参数

(1) 工作原理：自振荡离散波束铯蒸汽（无放射性）；

(2) 最大采样频率：10Hz；

(3) 测量范围：10000-100000nT；

(4) 探头工作角度：工作角：10°~85°（N），95°~170°（S），南北半球自动换向（可定制全球型）；

(5) 测量方向误差：≤2nT；

(6) 测量精度：≤0.6pT/√Hz；

(7) 绝对精度：≤2.5nT；

(8) 静态噪声≤0.01nT；

(9) 梯度容限：>40000nT/m

(10) 温度漂移：0.05nT/℃；

(11) 工作电压：24~36VDC；

(12) 工作电流：启动电流不超过 1.1A，稳定电流 0.5A-0.7A ；

(13) 稳态功耗：15W；

(14) 常温下启动时间≤5min；

(15) 供电方式：锂电池供电，常温下连续工作时间≥8h；220V交流供电，装置可持续使用；

(16) 测距范围≥2.5m；

(17) 测量深度≥5m；

(18) 北斗定位精度：平面（10mm+1ppm），高程（15mm+1ppm）；

(19) 加固平板：Getac ZX10安卓平板电脑；

(20) 数据存储：数据处理器32GB TF卡，128GB平板电脑；

1.2.2 机械/环境技术参数

(1) 总重量（不含包装箱）：12.0kg

(2) 储存温度：-45℃~70℃

(3) 工作温度：-35℃~50℃

(4) 传感器电缆长度：2.7米

(5) 铯光泵电子单元尺寸：直径70mm，长度250mm；重量：1.05kg；

(6) 铯光泵磁探头尺寸：直径63mm，长度160mm；重量：0.85kg(含电缆)；

(7) 防水性：O型圈密封，可在雨中或湿度100%环境下操作，平板电脑：IP67等级；

(8) 抗震性：探头从1m高度落到硬地面不会损坏；

(9) 保修期：3年；

(10) 标准配置：背架组件x1，探测支架组件x1，锂电池x1，铯光泵磁探头x1、铯光泵电子单元x1、数据处理器x1、北斗天线x1，Getac ZX10平板电脑，带有用户软件和手册的U盘，充电器，运输/存储箱和电源/数据线。

1.3 包装说明

包装箱采用高强度刚性工程材料PP材质，更轻盈、高效防摔抗压，内部有减震EVA内衬，在运输时起到有效的保护作用，拉手结构使运输更加方便。

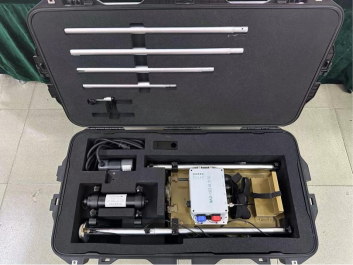

根据设备尺寸选用包装箱内尺寸为1050mm*520mm*385mm（上盖100mm+下盖285mm），将设备根据分类拆分后安装在相应的卡槽内，如下图所示：

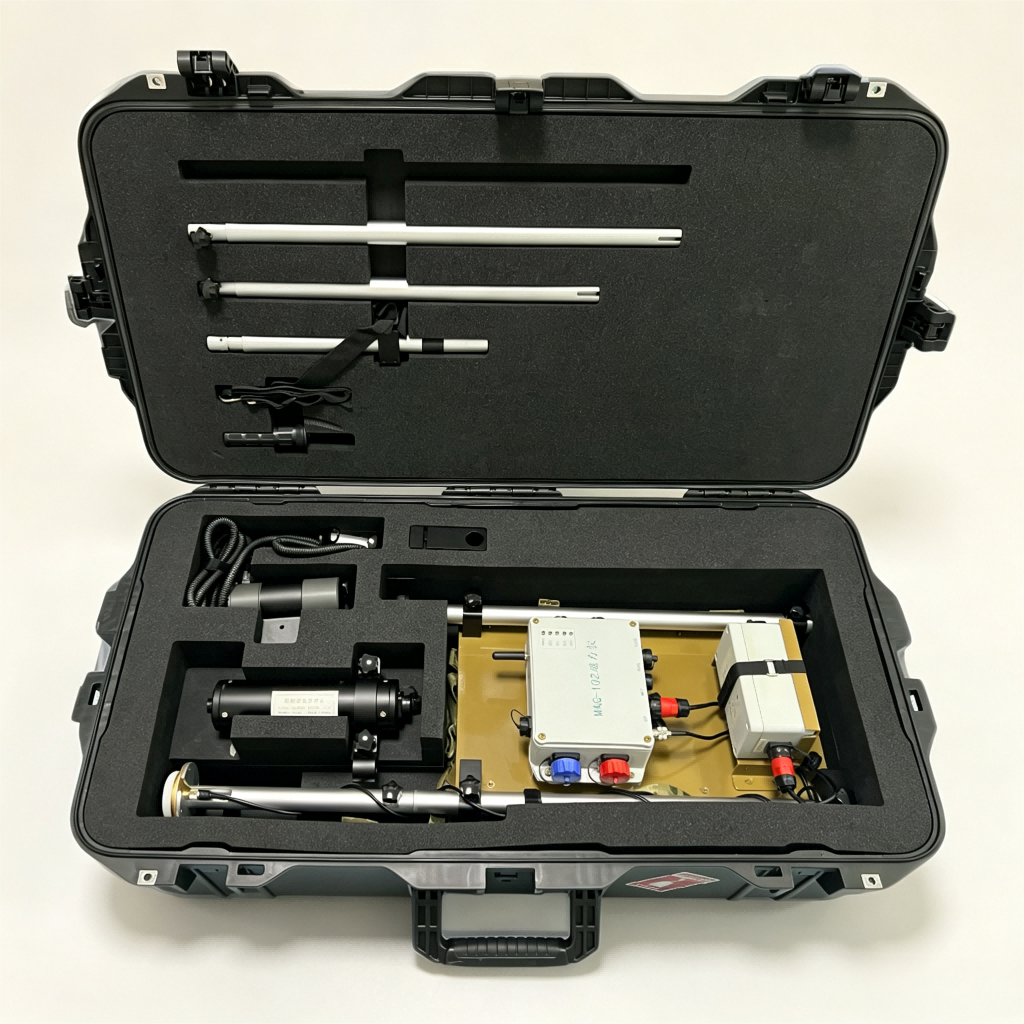

 包装箱内部示意图
