1. 仪器简介

基本型铯光泵磁力仪是以铯原子（无放射性的Cs133）能级在磁场中产生塞曼效应为基础，利用光泵浦和射频场产生光磁双共振的原理而制成的，如图1所示。

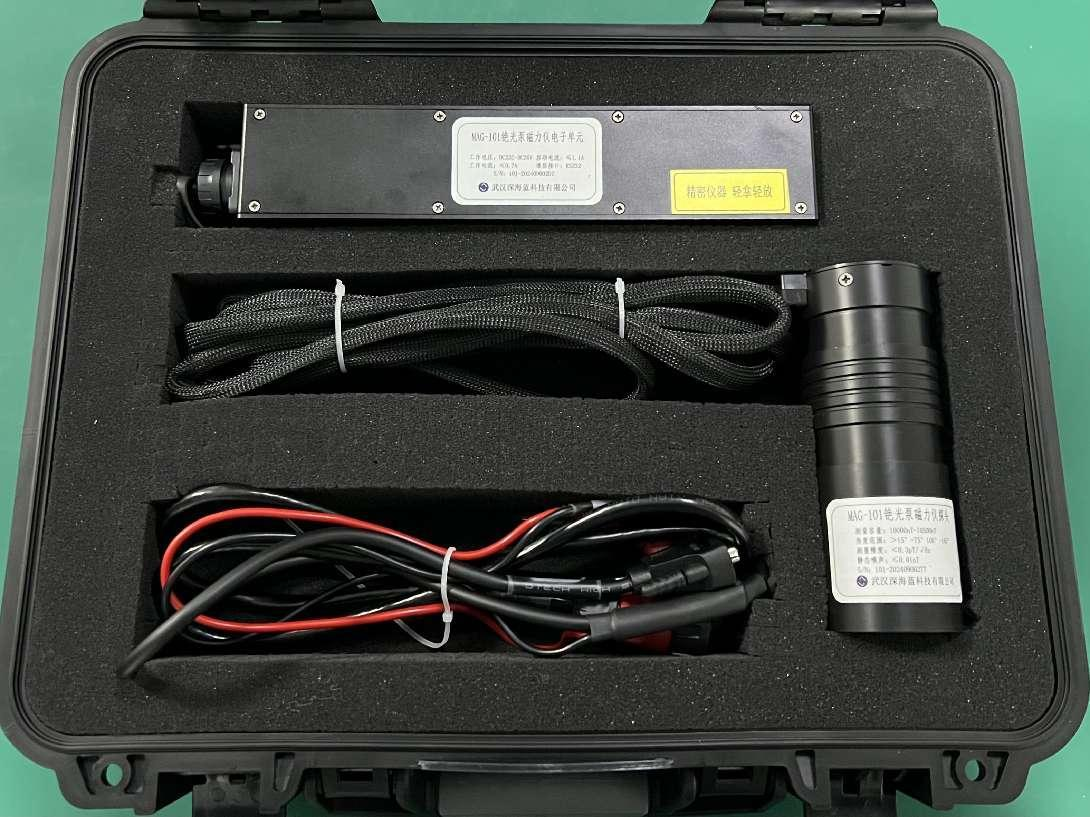

图1 基本型铯光泵磁力仪

1.1 应用领域

磁力仪应用领域：

u 陆地/海洋矿产资源勘查

u 陆地/海洋地质调查、地球深部构造、地质填图

u 海洋工程勘查，如航道/港口勘查、光缆/线缆定位勘查、风电勘查等

u 考古（水下沉船及古建筑遗迹）

u 深海油气勘查

u 地球磁背景场调查

u 反潜探测

u 未爆弹探测定位

u 重要水域航道水雷、浮雷等的探测定位

u 海洋磁阵列

u 地面或海上日变站

1.2 技术指标

基本型铯光泵磁力仪技术指标：

n 总场测量范围：10000nT-105000nT

n 功率谱噪声：<0.0006nT/√Hz RMS

n 工作角：10°-85°（N），95°-170°（S），南北半球自动换向（可定制全球型）

n 功率谱噪声：<0.0006nT/√Hz RMS

n 梯度容限：>40000nT/m

n 转向差：≤0.2 nT

n 探头尺寸：探头Ø50mm*135mm

n 电子仓尺寸：38mm*50mm*20mm

n 探头重量：280g

n 电子仓重量：280g-390g

n 稳态功耗15w

n 工作电源电压：24V-36V

n 工作电流，启动电流不超过1.1A，稳定电流0.5A-0.7A

n 常规数据输出频率1-10Hz

n 探头缆长：3米

除此之外，还可根据用户需求进行定制，定制内容包括但不限于：

u 工作角可选全球型

u 结构、尺寸

u 磁场输出频率最高200Hz（基于串口232传输）

u 探头缆长

u 水平多梯度、前后拖梯度、空间多梯度

1.3 应用案例

部分工程案例如图2所示。

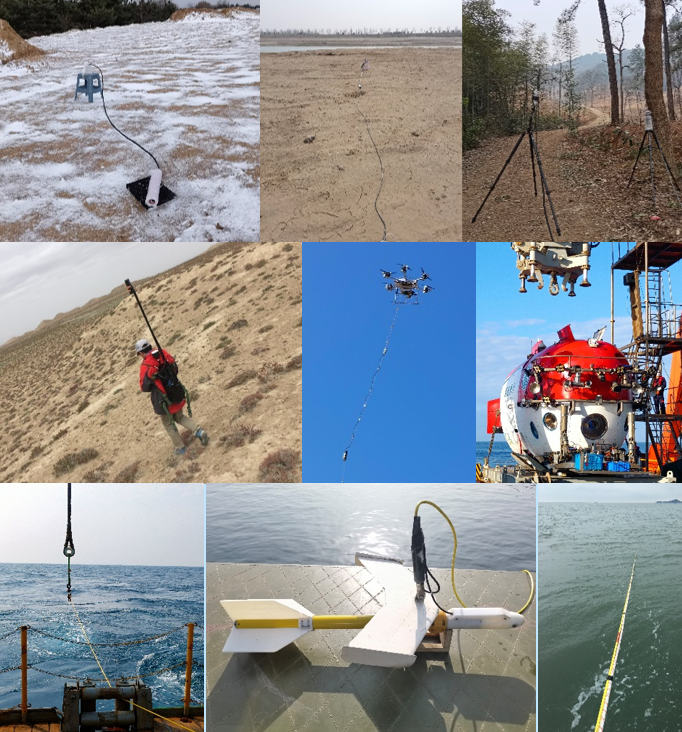

图2 部分工程案例
